Sudoměřice – Votice: fotoreportáž z tunelu Deboreč

Tunel Deboreč

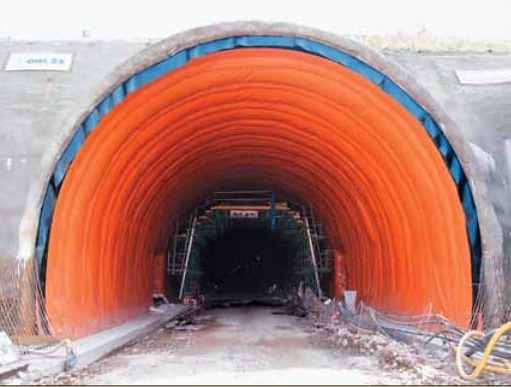

Tunel Deboreč, realizace sekundárního ostění

Tunel Deboreč je ražený železniční dvoukolejný tunel celkové délky 660 m, z toho ražená část tvoří 562 m a navazující hloubené části u obou portálů mají délku 49 m.

Tunel je v celé délce vyražen a zajištěn primárním ostěním. Aktuálně probíhají práce na realizaci sekundárního ostění směrem od výjezdového portálu a betonáž vjezdového hloubeného tunelu. Celkový počet tunelových pásů délky 12 m je 55, z toho 4 + 4 jsou součástí hloubených tunelů, 10 tunelových pásů v úseku s příznivou geologií je nevyztužených. Jako mezilehlá deštníková hydroizolace je použita PVC fólie Sikaplan WP 1100-22HL2 tloušťky 2,2 mm. Minimální tloušťka ostění z betonu C 30/37 XC1 XF1 XA2 v raženém tunelu je 320, resp. 420 mm v úseku se spodní klenbou. V úseku průchodu tektonickou poruchou je použit beton C 50/60 XC1 XF1 XA2. V hloubených úsecích je tl. ostění 600 mm z betonu C 30/37 XC1 XA2 XF3. Tunel je vybaven podélným systémem středních a bočních drenáží.

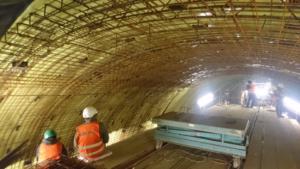

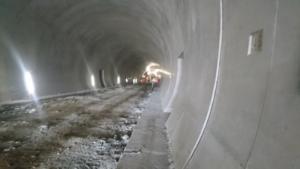

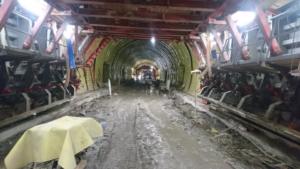

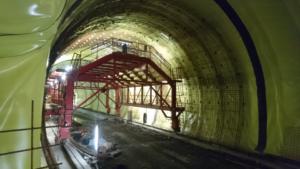

Tunel Deboreč; prosinec 2020

Článek z časopisu Tunel č. 4/2020:
Tunel Deboreč – Zkušenosti z geotechnického monitoringu ražeb

Tunel Mezno

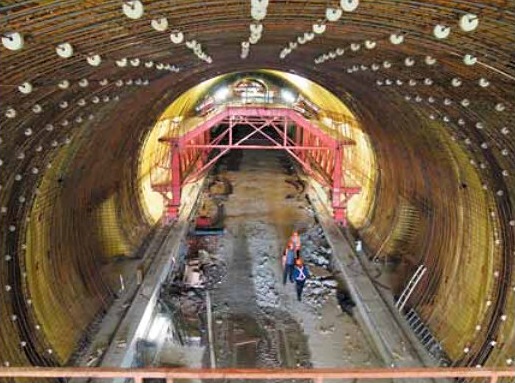

Tunel Mezno, zahájení prací na sekundárním ostění

Tunel Mezno je ražený železniční dvoukolejný tunel celkové délky 840 m, z toho ražená část tvoří 768 m, navazující hloubená část u vjezdového portálu má délku 48 m a u výjezdového portálu 24 m.
K 20. říjnu 2020 byl tunel vyražen v profilu kaloty a opěří včetně bezpečnostních výklenků. Dále probíhala dobírka dna (protiklenby) v úseku délky 288 m od vjezdového portálu, který bude opatřen celoplošnou izolací za účelem ochrany zdrojů pitné vody v blízkosti tunelu. Od výjezdového portálu jsou realizovány práce na sekundárním ostění. Celkový počet tunelových pásů délky 12 m je 70, z toho 2 + 4 jsou součástí hloubených tunelů. Všechny tunelové pásy jsou navrženy jako vyztužené. Pro mezilehlou deštníkovou hydroizolaci je použita PVC fólie Mapeplan TU WL 2,2 mm, v úseku s celoplošnou izolací je použita fólie tloušťky 3,2 mm. Minimální tloušťka ostění z betonu C 30/37 XF1 XA1 v raženém tunelu je 400 mm a v hloubených úsecích 600 mm z betonu C 30/37 XA2 XF3. Tunel je vybaven podélným systémem středních a bočních drenáží.


(texty a fota v článku převzaty z časopisu Tunel č. 4/2020)
