Vršovický „ranžír“ v proměnách času

Rozbíhá se nám stavba Optimalizace traťového úseku Praha-Hostivař – Praha hl.n., II.část, která povede rozlehlým prostorem bývalého seřaďovacího nádraží Praha-Vršovice. Pojďme se podívat, jak se v průběhu let tento prostor měnil.

Ne, nečekejte podrobné fotografie, ty opravdu historické z výstavby seřaďovacího nádraží sice máme, ale jsou připravené do samostatného článku o historii „ranžíru“. My se dnes podíváme na areál shora, prostřednictvím leteckých fotografií. Připravili jsme několik dvojic srovnávacích snímků stejných míst, na nichž je možné sledovat, jak se prostor postupně proměňoval a hlavně sledovat, jak důležitý dopravní uzel v běhu času „ranžír“ byl.

Výřezy sledují trasu od vjezdového kolejiště ze směru od Prahy-Malešic a odbočky Záběhlice, přes spádoviště, do odjezdové části, kde jsou již připravené rozřazené vlakové soupravy do jednotlivých hlavních směrů.

Snímky jsou pořízeny v letech 1945, 1975, 1996 a jsou vždy porovnávány se stavem v roce 2017. Každá série tedy obsahuje tři dvojice srovnávacích snímků (poslední – St. Odjezd jen dvě dvojice).

Návod: Překrytí snímků provedete pohybem středového posuvníku. Na další dvojici snímků přejdete šipkou vpravo pod snímky

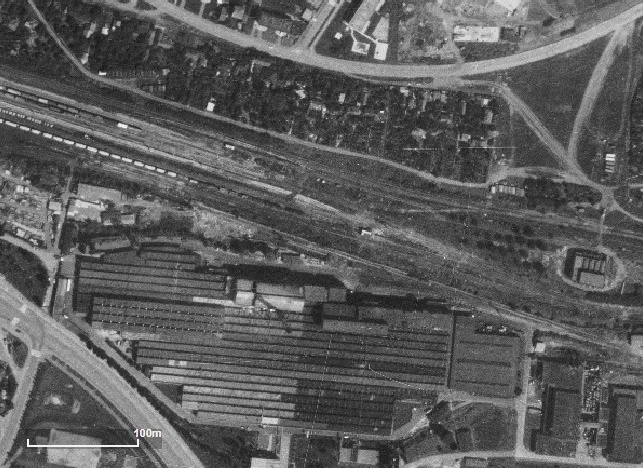

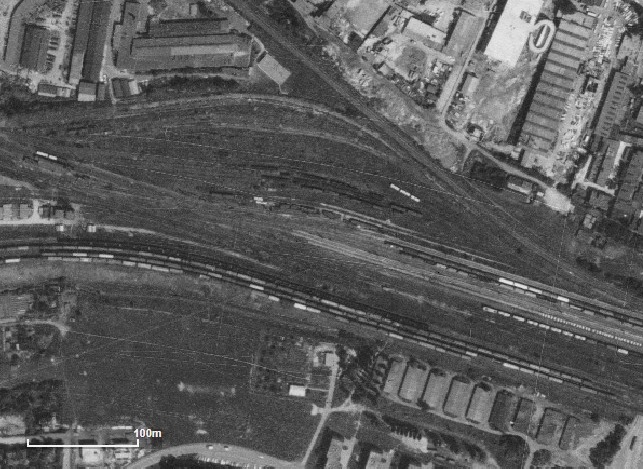

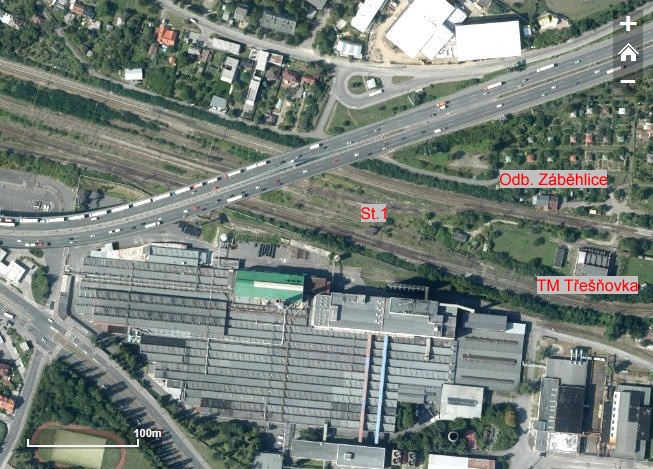

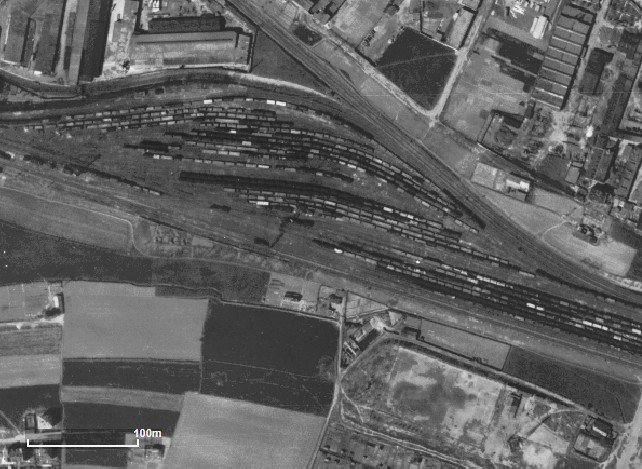

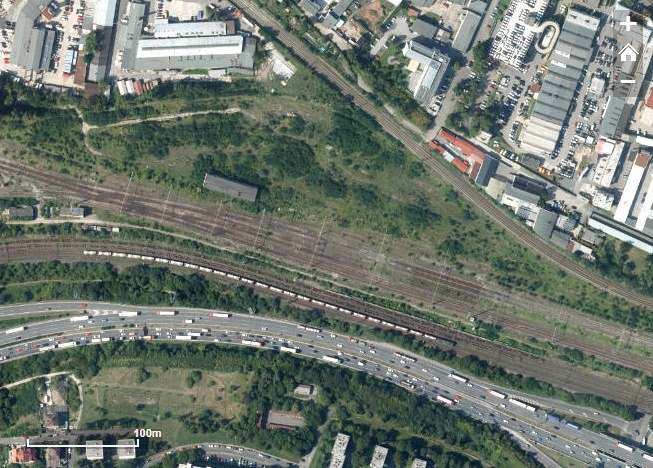

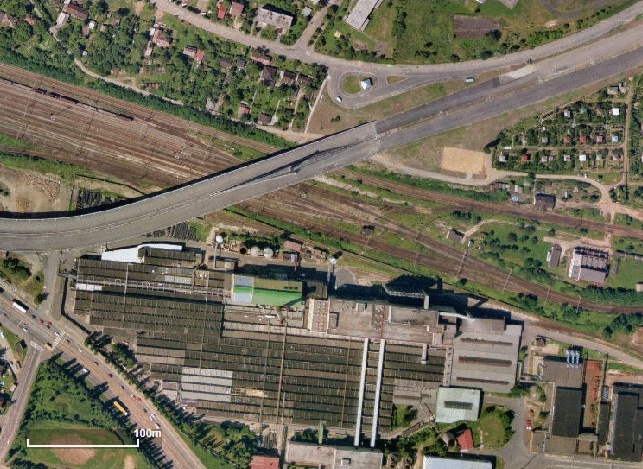

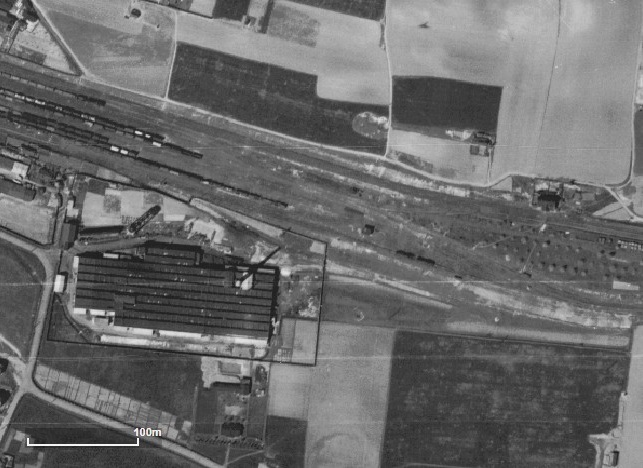

Vjezd od Prahy-Malešic a Odb. Záběhlice

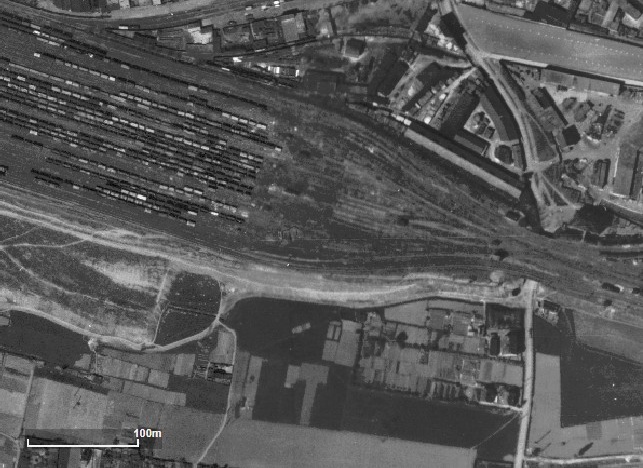

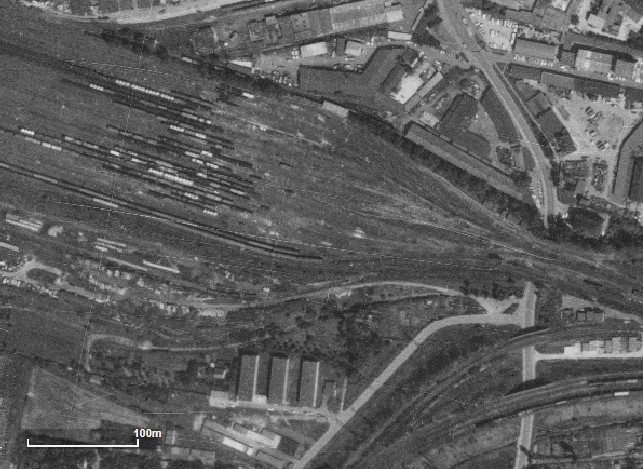

Kolejiště vjezdového nádraží, spouštěcí brzdy a Řídící stavědlo

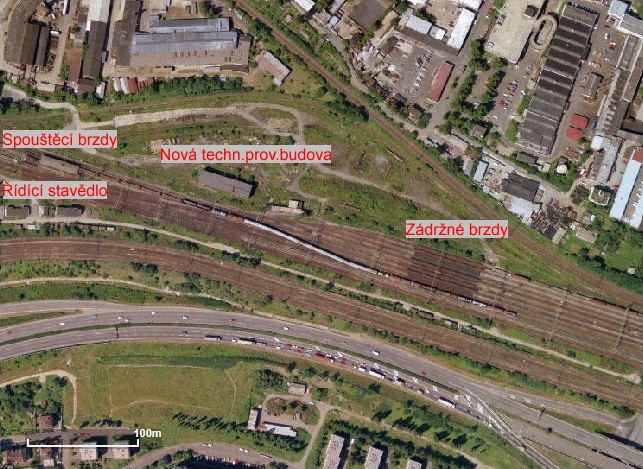

Na snímku z roku 1996 jsou vidět v provozu zádržné brzdy, nikdy nedostavěná  technologicko-provozní budova téměř proti Řídícímu (dříve Ústřednímu) stavědlu, spouštěcí brzdy (letní a zimní).

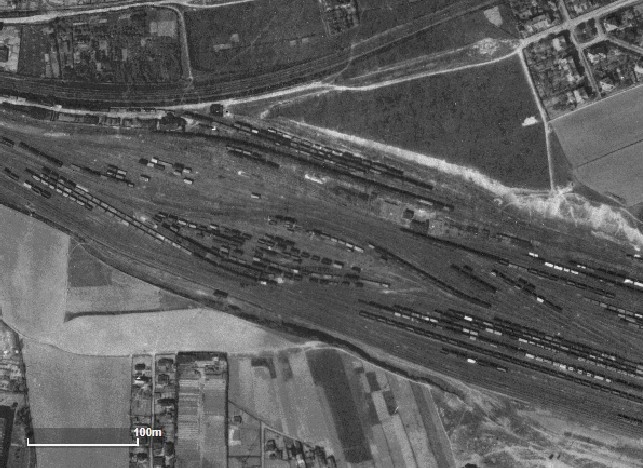

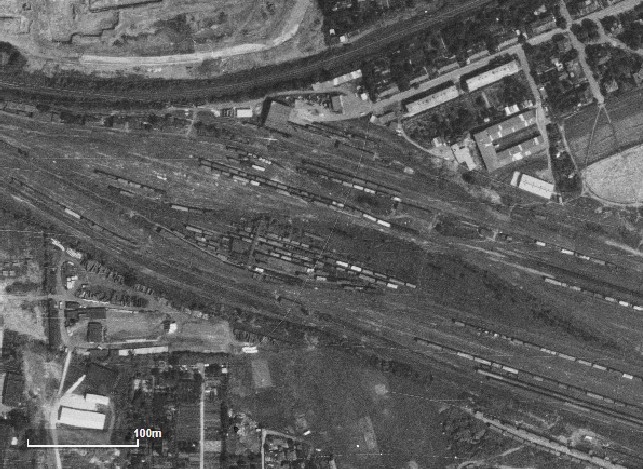

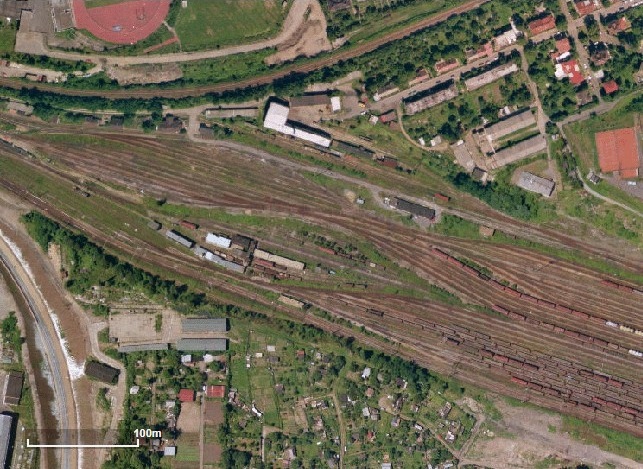

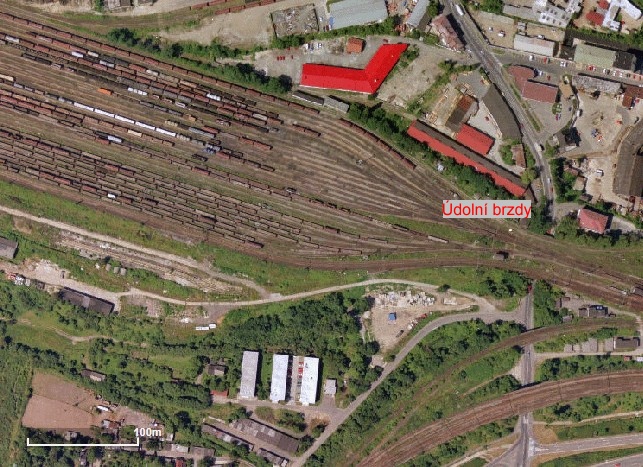

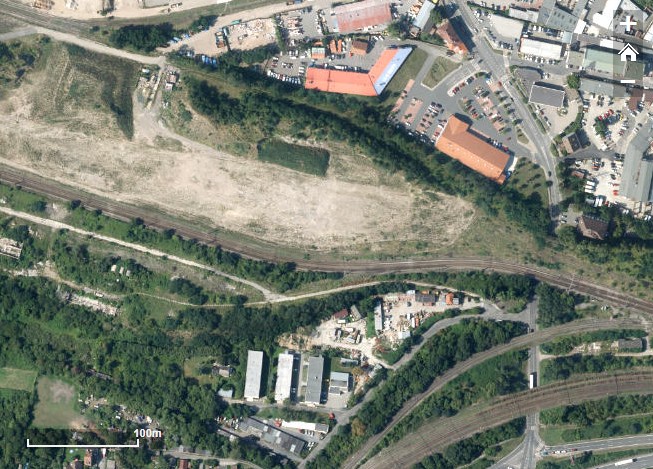

Od Řídícího stavědla a údolní brzdy po část směrových kolejí

Po spuštění jednotlivých vozů nebo skupin vozů spouštěcí brzdou jely vozy samotíží na směrové koleje, kde byly sestavovány do vlaků do jednotlivých směrů. Do skupin směrových kolejí byly vedeny přes údolní brzy (3 skupiny směrových kolejí a každá skupina měla svou údolní brzdu). Údolní brzdy měly za úkol usměrnit rychlost vozu (vozů) tak, aby v závislosti na své hmotnosti dojel na konec „svého“ vlaku určenou rychlostí a nedošlo k poškození ani spouštěného vozu, ani vozů před ním.

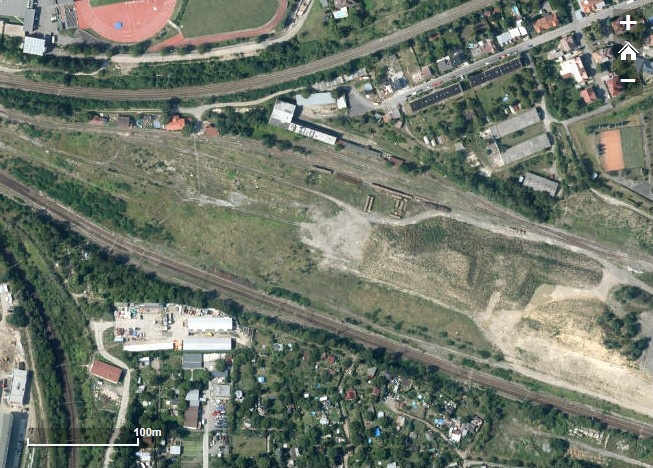

Pokračování směrových kolejí

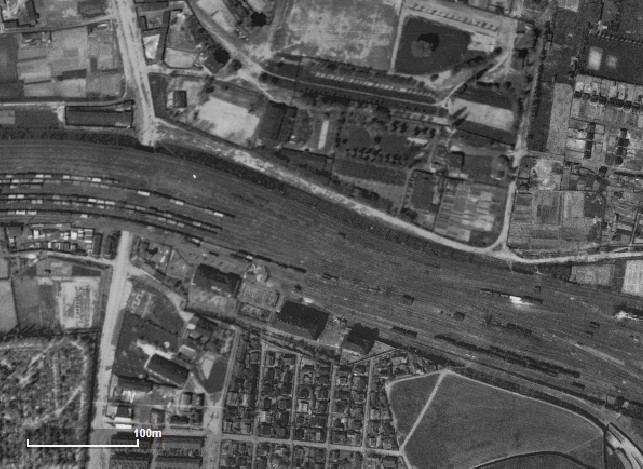

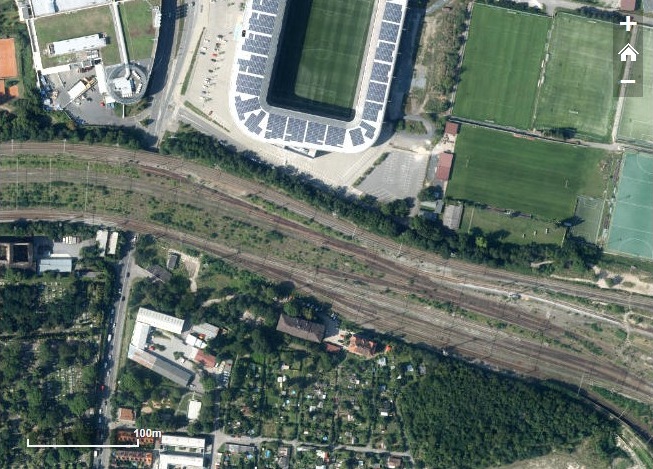

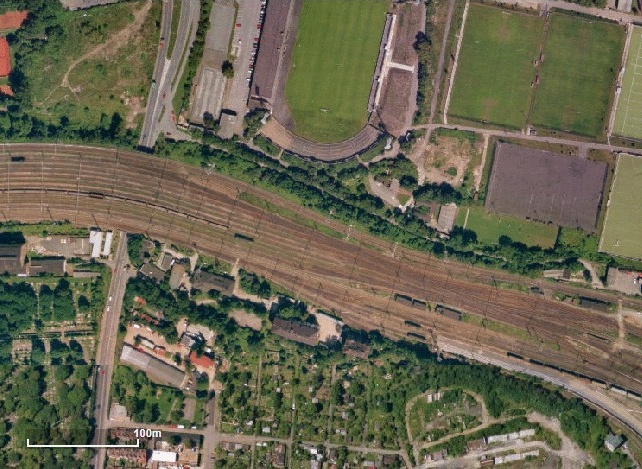

Odjezdová skupina

Po sestavení vlaku na něj z odjezdové skupiny najela lokomotiva a vlak odtáhla do kolejiště Odjezd, kde čekal na odjezd svým směrem.

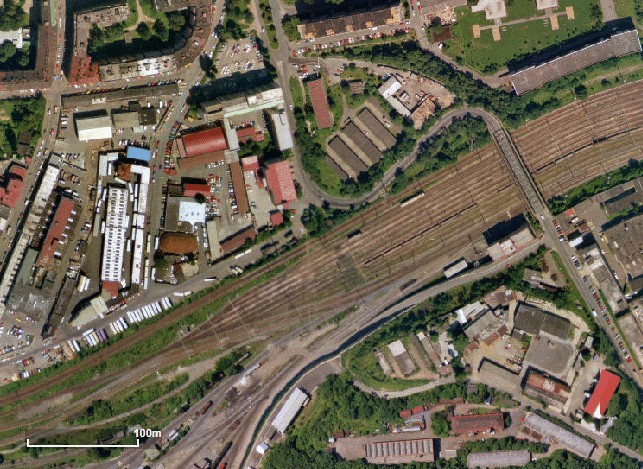

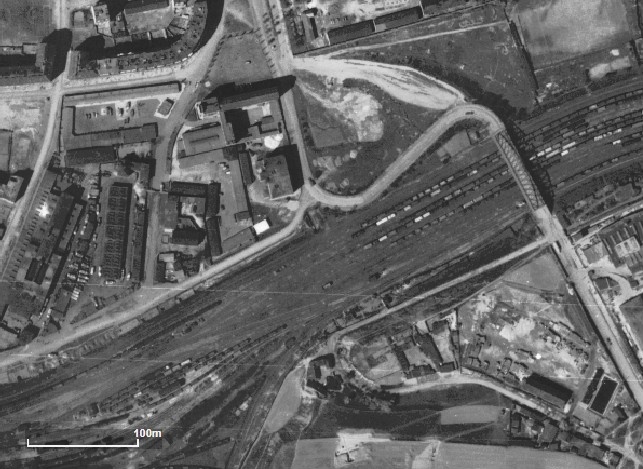

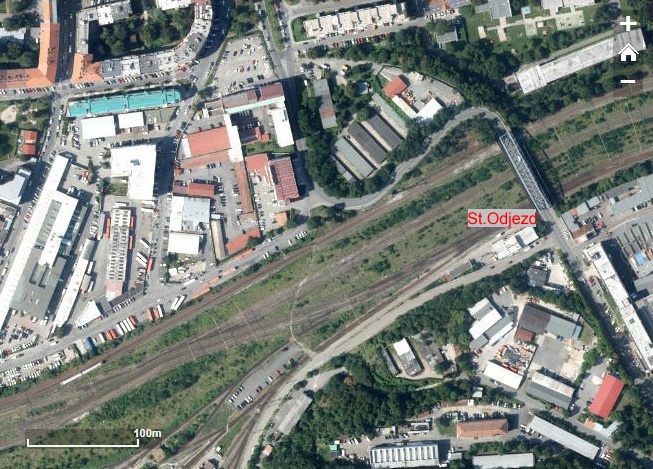

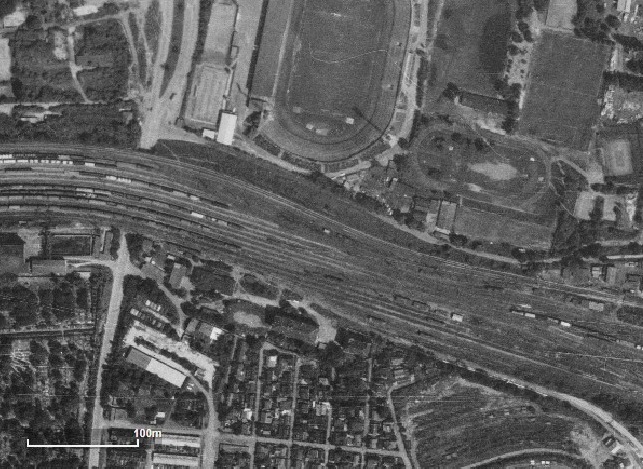

St. Odjezd, Železný most

V roce 1992 bylo postaveno nové stavědlo Odjezd a do celé odjezdové skupiny bylo nainstalováno nové reléové staniční zabezpečovací zařízení s číslicovou volbou. Kdo tehdy mohl předpokládat, že provoz „ranžíru“ bude utlumován a krátce po roce 2000 bude úplně zastaven.
Na svou dobu moderní SZZ bude potom obsluhovat jen několik zbylých kolejí a v roce 2018 začíná přestavba celého seřaďovacího nádraží a to znamená i konec číslicového SZZ a nástup moderní ESA 33.

Současná přestavba se ovšem netýká jen seřaďovacího nádraží, ale i celého osobního nádraží až k portálům Vinohradských tunelů. V pokračování se budeme i této části Prahy-Vršovic věnovat.

Zdroj snímků: Dvě Prahy
