Koncem roku 2013 byla zahájena téměř deset let odkládaná modernizace traťového úseku Praha Běchovice – Úvaly.
V následujících dvou letech budete mít možnost sledovat naším prostřednictvím modernizaci jednoho z posledních nemodernizovaných úseků I. tranzitního železničního koridoru.
V úvodní sérii bych zejména mimopražské čtenáře rád seznámil se stavbou, popsal současný stav úseku a ve stručnosti nastínil předpokládané změny. Znalci místních poměrů mohou tyto články přeskočit, odborníky na železniční stavby pak prosím o shovívavost s nepřesnostmi a terminologií. Vaše připomínky, postřehy a dotazy v diskuzi jsou vítány.
V dnešním, prvním dílu se podíváme na samu podstatu stavby.
Pozn. autora: Stavba bude oproti projektové dokumentaci popisována proti směru staničení, tedy z Prahy ven. Důvody jsou ryze praktické a čtenáře by se neměly dotknout. Pro menší zmatení čtenáře se budu v dalších textech vyhýbat staničení a k orientaci budou sloužit pojmenované body na trase.

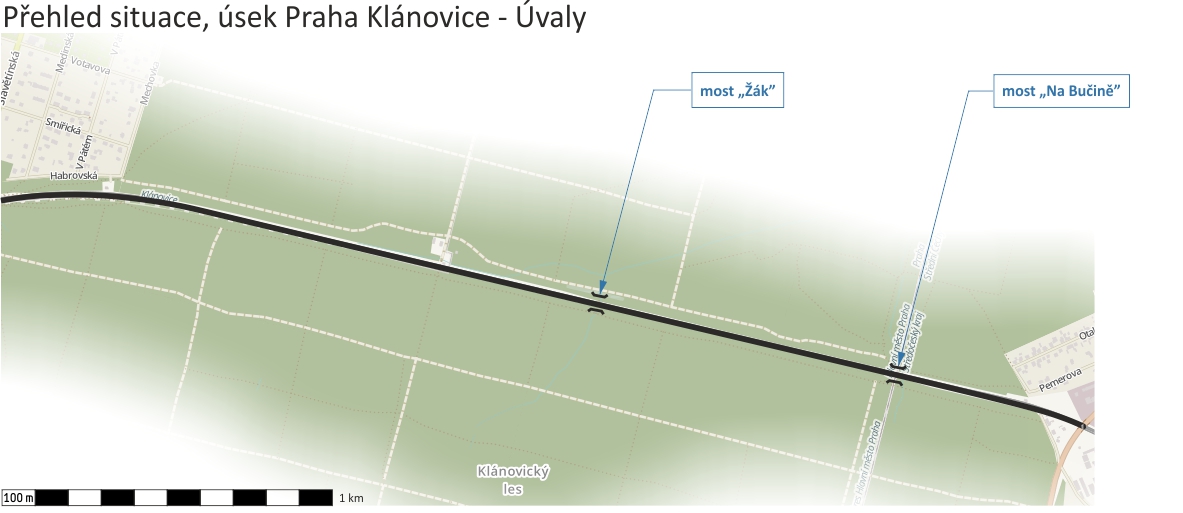

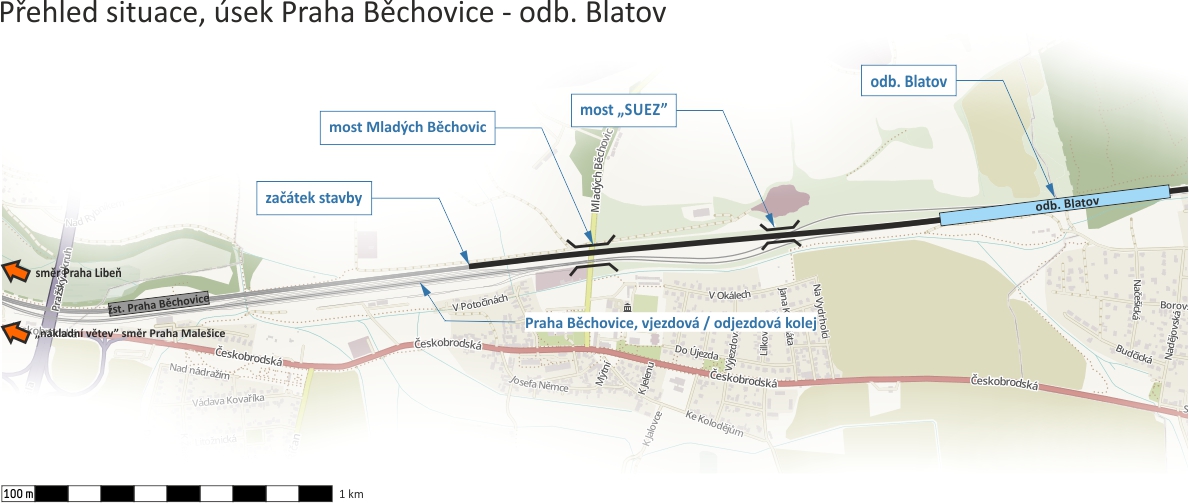

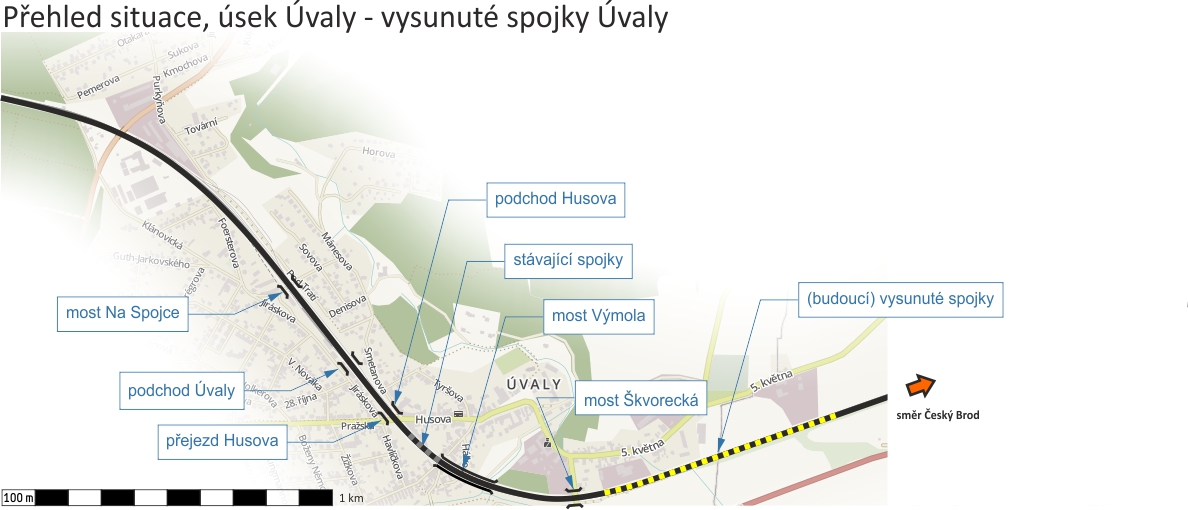

Pro lepší představu o umístění stavby jsou opět připraveny mapky, tentokrát vzhledem k délce úseku rozdělené na čtyři části:
Kartografický podklad v pozadí mapek: OpenStreetMap
Traťový úsek Praha Běchovice – Úvaly:
Jen pro pořádek, modernizovaný úsek je součástí dráhy celostátní č. 501 Česká Třebová – Praha Masarykovo nádraží, pro cestující bude spíše známá pod číslem 010/011. Modernizována bude tříkolejná trať v úseku Praha Běchovice (mimo) – Úvaly (včetně a kus za) a dále v odbočce Blatov prvních 396 resp. 301 m kolejí 101 a 102.*
*Koleje 101 a 102 spojují odb. Blatov a Praha Běchovice vjezdová / odjezdová kolej. Jedná se nákladní „obchvat“ centra Prahy přes Malešice, více v dalším textu.
Kilometricky je stavba vymezena takto:
Začátek: dkm 396,067 (Žst. Praha Běchovice os.n.)
Konec: dkm 385,800* (konec vysunutých spojek Úvaly)
*Konec stavby je diskutabilní, vjezdová návěstidla budou vysunuta až do dkm 385,470 a předchozí oddíl bude rušen již v dkm 385,415. A důsledně vzato, v rámci stavby jsou vybudována provizorní sypaná nástupiště v Tuklatech a Rostoklatech. Autor takto důsledný nebude a při svých fototoulkách bude až na výjimky končit v dkm 385,800.
Trasa je vedena z velké části chráněným krajinným územím Klánovický les. Terén je rovinatý, trať je vedena převážně na nízkých náspech a v mělkých zářezech.
Provoz:
Tímto tříkolejným úsekem vstupují do pražské aglomerace všechny osobní i nákladní vlaky z východního směru. Osobní doprava je zde zastoupena jak příměstskou dopravou (linka S1 Praha – Kolín), tak dopravou dálkovou včetně mezinárodní. Provoz je zde velmi intenzivní.
Z našeho pohledu, tedy proti směru staničení, je pořadí kolejí zleva doprava 2-0-1, po 1.TK se tedy za běžného stavu jezdí ven z Prahy.
Třetí kolej byla dobudována roku 1953 v poloze dnešní 2.TK, tedy z našeho pohledu vlevo. Dobře je to patrné na mostu Výmola. O kolejích 0 a 1 se tak dá bez větší nadsázky tvrdit, že jsou v původní stopě z roku 1847.
Prostřední, nultá kolej je využívána v obou směrech dálkovou dopravou, a tedy jako jediná je vybavena banalizovaným (obousměrným) autoblokem. Oproti tomu první a druhá traťová kolej je vždy vybavena autoblokem jen ve „správném“ směru (provoz je zde pravostranný). V nesprávném směru mohou být 1.TK a 2.TK provozovány jen mezistaničně. Nultá kolej není* opatřena nástupišti v zastávkách, a proto nemůže být využívána osobními vlaky příměstské dopravy.
*V současné době již je opatřena provizorními nástupišti pro účely výluk, o tom ale až v některém dalším článku.
Sousední úseky:
Navazující úseky již byly modernizovány: Úsek Praha Libeň – Praha Běchovice (včetně) byl modernizován a ztříkolejněn v letech 2006 – 2011 společností Skanska ŽS. Úsek Úvaly – Poříčany byl vůbec první koridorovou stavbou a byl realizován v letech 1993 – 1996 společností ŽS Brno za 1,1 mld. Kč.
Současný stav:

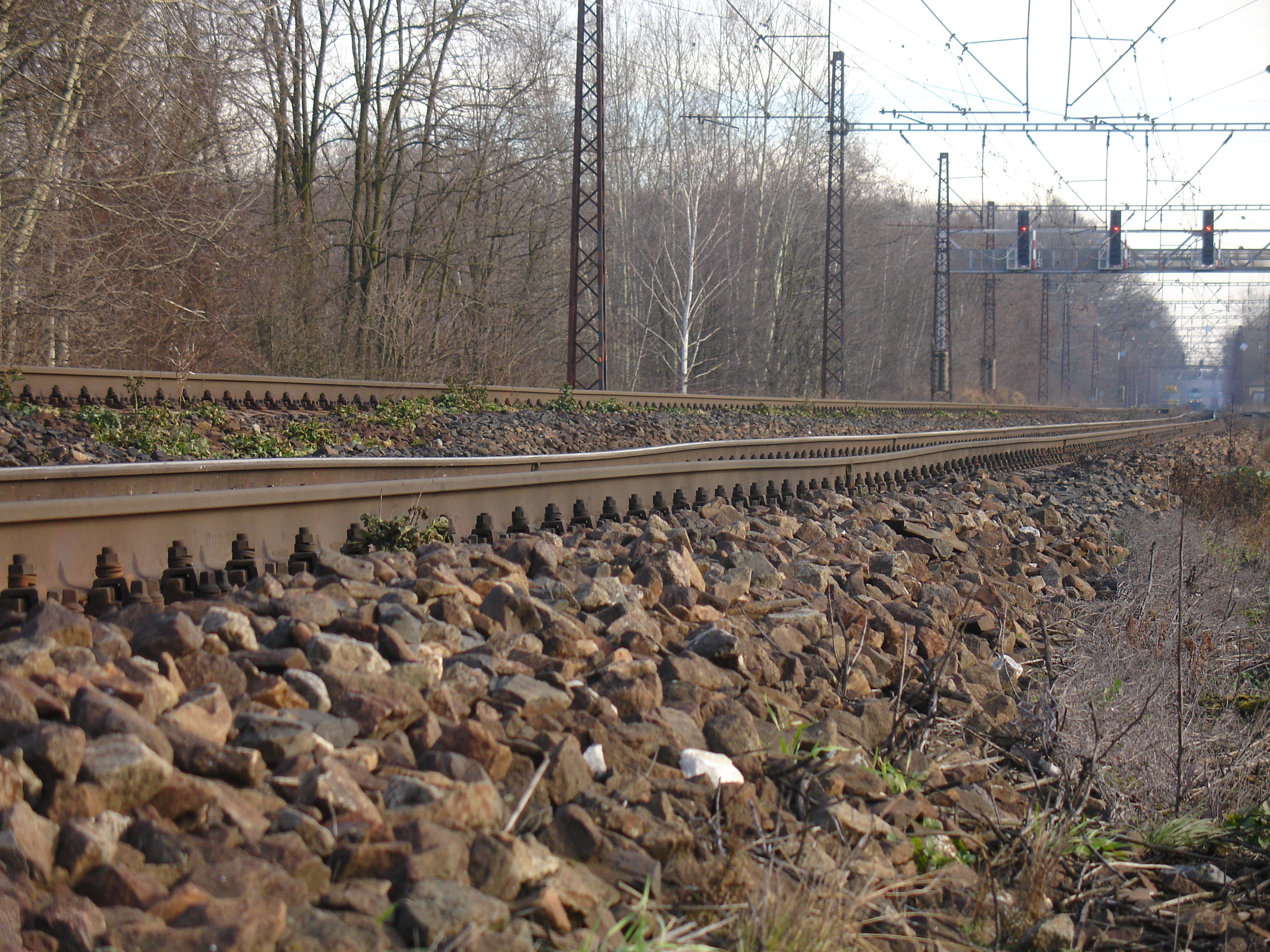

Stav úseku odpovídá extrémnímu zatížení jak osobní, tak nákladní dopravou. Nefunkční nebo zcela nepřítomné odvodňovací zařízení se podepisuje na železničním spodku, stav geometrické polohy koleje nejlépe dokumentuje snímek v boxu vpravo. Zabezpečovací zařízení je zastaralé, trakční vedení na hranici životnosti. Ani mostní objekty nejsou v dobrém stavu.
Cíl modernizace:
Jistě nepřekvapí, že cílem modernizace je zejména:
- Zvýšení traťové rychlosti do 160 km/h
- Prostorová průchodnost pro ložnou míru UIC GC
- Minimální traťová třída zatížení UIC D4 při rychlosti nejvýše 120 km/h
- Modernizace zabezpečovacího zařízení pro zvýšení bezpečnosti provozu
Neoficiálně lze doplnit ještě tyto:
- Utratit nějaké ty peníze z EU 🙂
- Zajistit, aby se trať úplně nerozpadla.
Co bude rekonstruováno:
- železniční spodek (staniční koleje 16,6 km, traťové koleje 13,8 km)
- mosty (8 x rekonstrukce, 2 x kompletní rekonstrukce – Výmola, Na Spojce)
- podchod (Úvaly)
- propustky (5 ks)
- opěrné zdi
- stávající technologické budovy
- trakční měnírna (Praha Běchovice)
- nástupiště (200 m ostrovní nástupiště v Úvalech)
Co bude úplně nové:
- železniční svršek (28,4 km kolejnic 60 E 2, z toho 2,8 km protiotěr)
- výhybky (30 x UIC 60, 3x R 65, 1 x S 49)
- návěstní lávky (částečně budou použity i stávající po úpravách)
- TZZ (9,27 km obousměrného autobloku včetně návěstidel)
- 35 km trakčního vedení (včetně stožárů TV)
- mosty (podchod Klánovice, podchod Úvaly u přejezdu)
- nástupiště (2 x 200 m Klánovice, 2 x 200 m Úvaly)
- přístřešky, přístupy na nástupiště
- výtah na nástupiště (2 ks v Úvalech)
- sdělovací zařízení pro cestující
Co zmizí:
- dva mosty (starý podchod v Klánovicích a starý podchod v Úvalech u přejezdu)
Pro ticho našich domovů 😀
- výstavbu protihlukových zdí (4,2 km, kupodivu většinou v zástavbě a ne v lese)
- aplikaci individuálních protihlukových opatření
Tabulka rychlostí:
| od | do | stávající | nová | Vns(nakláp.) | Specifikace úseku |
| 396,067 | 394,350 | 120 | 160 | 160 | Z Běchovic na odb. Blatov |
| 394,350 | 394,000 | 100 | 160 | 160 | Prostor odb. Blatov – propad na 100 |
| 394,000 | 388,952 | 120* | 160 | 160 | Širá trať vč. Klánovic |
| 388,952 | 387,524 | 100 | 120 | 120** | Průjezd Úvaly |
| 387,524 | 386,572 | 100 | 110 | 140 | Oblouk za zhlavím, most Výmola |
| 386,572 | 385,800 | 140 | 140 | 140 | Širá trať v rovině po minutí vj.náv. |
* Posledních 78 m již 100 km/h
** V nulté koleji pro NS postupně 135 a 140 km/h.
Historie přípravy modernizace:
O pohnuté přípravě této stavby nejlépe vypoví následující tabulka, kterou jsem zpracoval na základě projektové dokumentace:
| 1999 | Zahájeny práce na přípravné dokumentaci stavby. |
| 20.7.2001 | MHMP vydává Rozhodnutí o umístění stavby (ÚR). |
| 24.1.2002 | ÚR zrušeno rozhodnutím MMR na základě odvolání účastníků |
| 23.4.2003 | Po doplnění vydáno MHMP nové ÚR. |
| 5.4.2004 | ÚR zrušeno rozhodnutím MMR na základě odvolání účastníků. |
| 9/2004 | Odevzdána projektová dokumentace (PD) pro stavební povolení. |
| 17.7.2004 | Výzva k doplnění PD. |
| 19.5.2005 | PD doplněna. |
| 15.7.2005 | MHMP vydává v pořadí již třetí ÚR. |
| 1.8.2005 | Účastník řízení, p. Brzák podává odvolání. |
| 11.8.2005 | Další dva účastníci řízení podávají odvolání. |
| 24.2.2006 | MMR odvolání zamítá, potvrzuje ÚR. |
| 9/2006 | Zahajuje se realizace sousední modernizace Libeň – Běchovice. |
| Nyní už není kam spěchat, tyto dvě stavby nelze realizovat souběžně. | |
| 2006 | Rozhodnutí MMR o zamítnutí odvolání soudně napadeno p. Brzákem. |
| 30.11.2007 | Rozhodnutí MMR zrušeno rozsudkem Městského soudu v Praze. |
| 14.2.2008 | MMR podává kasační stížnost proti rozhodnutí MS. |
| 17.12.2008 | Rozsudkem NSS byl potvrzen rozsudek MS a kasační stížnost MMR zamítnuta. |
| 20.3.2009 | Rozhodnutím MMR se ÚR ruší a vrací k novému projednání na MHMP. |
| 6.6.2011 | Vydání Souhlasného stanoviska MŽP (vlivna životní prostředí). |
To vše kvůli několika metrům protihlukové stěny… Řešením se nakonec ukázalo zahrnutí tzv. staré hlukové zátěže, tím bylo umožněno použít méně přísné hlukové limity tím eliminovat nutnost stavby PHS na pozemku Brzákových, která byla předmětem celého sporu.
Zajímavosti:
- Stále je ve hře projekt zastávky „Praha Běchovice – střed“. V projektu této rekonstrukce je vedena jako souběžná investiční akce s neznámým termínem realizace. Dle územního rozhodnutí z roku 2012 by zastávka se dvěma nástupišti délky 200 m měla vzniknout v prostoru za mostem Mladých Běchovic směrem k žst. Praha Běchovice.
- Technologie bez snášení kolejového roštu: Protože je rekonstruovaný úsek obtížně přístupný pro nákladní vozidla (připomeňme si, že se nacházíme v chráněném krajinném území), předpokládá se, že sanace železničního spodku bude provedena metodou AHM (tedy bez snášení kolejového roštu). Výhodou by také byla minimalizace vícekolejných výluk. Nechme se překvapit, zda se předpoklad naplní.
Tolik tedy první seznámení se stavbou, v příštím díle opustíme šedou teorii a podíváme se na výchozí stav a jednotlivé stavební celky slovem i obrazem.
Zdroj: Souhrnná technická zpráva, SUDOP Praha, a.s., říjen 2012, vlastní pozorování, Wikipedie.
